圣誕彩燈的輻照度光譜測量
1. 實驗背景
彩燈可以很好地烘托節日氛圍，每年圣誕節各家都會在屋外掛上彩色燈串。
最初，圣誕彩燈是由廉價的白熾燈串聯而成。只要其中一個燈泡出現故障，就很難識別和修復，導致整個燈串都無法使用。現在的圣誕彩燈常采用產生熱量更少的LED燈，它比白熾燈更節能省電。
本次實驗，我們將就地取材，使用經校準的輻照度光譜測量系統測量當?shù)厣鐓^(qū)9家房屋外的圣誕節彩燈，目的是通過對比光譜圖來區分白熾燈和LED燈。

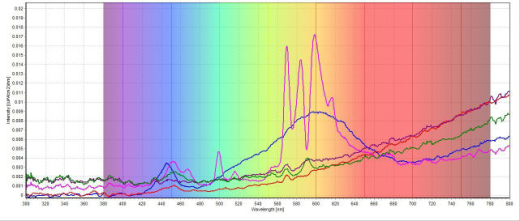

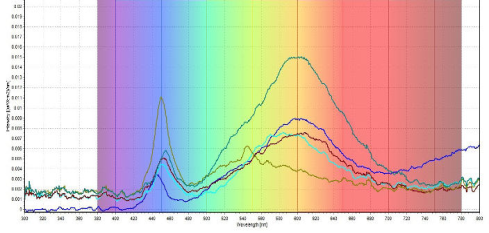

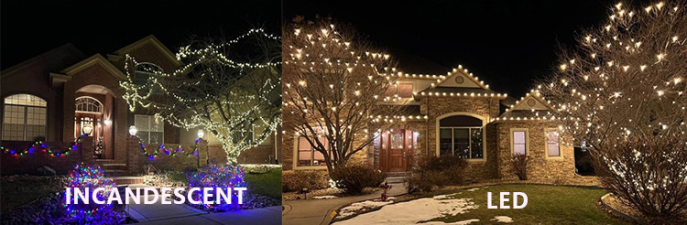

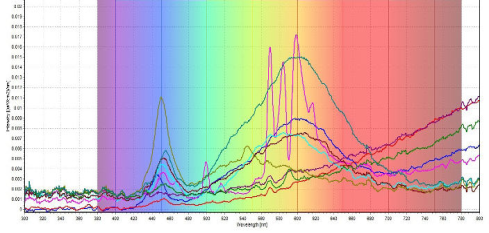

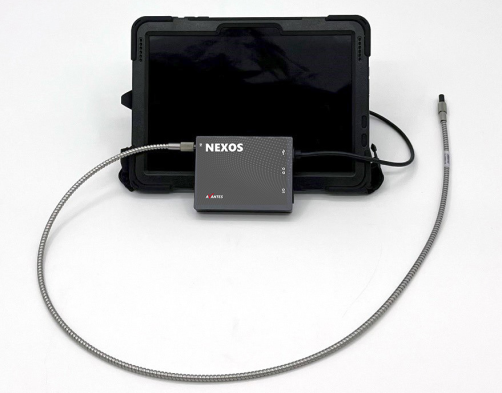

2. 實驗系統 圖1：實驗中測量的圣誕彩燈示例 (左)白熾燈 (右)LED燈 實驗中使用了全新NEXOS?系列迷你光譜儀AvaSpec-NXS2048CL，它性能優異，采用CMOS探測器，專為系統集成而設計。NEXOS?有多種通信協議可供選擇：包括USB，RS232和SPl。本實驗中使用的NEXOS?光譜儀波長范圍為300-800 nm。 圖2：圣誕彩燈測量系統 如圖2，余弦校正器連接在光纖的一端，光纖另一端連接光譜儀，光譜儀通過USB2.0連接電腦。 實驗時，我們保持相同的距離測量房屋的圣誕節彩燈裝飾。 使用的軟件為AvaSoft中的絕對輻照度模式（即AI模式）。我們將積分時間設置為800ms，平均次數設置為10。 3. 實驗結果 圖3：歸類為LED燈的5個圣誕彩燈樣品的輻照度光譜 圖4：歸類為白熾燈的5個圣誕彩燈樣品的輻照度光譜 白熾燈樣品在近紅外區域呈指數增長，而LED燈樣品在該區域的斜率接近零。此外，LED燈樣品在可見光范圍內顯示出一些特定波長峰，這歸因于LED燈的特定顏色波長。 根據以上特征指標，數據被分為LED圣燈誕彩燈樣品(圖3)和白熾燈圣誕彩燈樣品(圖4)。 圖5：9個圣誕彩燈樣品的輻照度光譜 實驗結果中，有兩個數據十分有趣。樣品1，深藍色譜線，不僅在近紅外區域呈指數上升，而且在540-660 nm區域出現峰，表明這個圣誕彩燈樣品中既有LED燈，也有白熾燈。因此，樣品1被歸類為LED燈和白熾燈，它的譜圖同時出現在圖3和圖4中。樣品3，粉紅色譜線，在560-620 nm區域出現許多有別于其他樣品的峰。 圖6：樣品3的照片 顯示了可能被測量到的路燈 經過我們的進一步分析，這些峰值似乎與路燈中的金屬鹵化物燈泡有關。如圖6所示，從樣品3的照片中可以看出，附近的路燈可能對光譜測量存在一些影響。 4. 結論 實驗通過比較光譜在近紅外范圍內的指數上升趨勢和可見光范圍內出現的峰，確定了LED燈和白熾燈之間的差異。AvaSpec-NXS2048CL體積小巧，支持多種通信協議，易于系統集成，是OEM應用的理想解決方案。
